rs422接线 RS-422之间怎样连接

频道:汽车知识 日期: 浏览:1250

今天给各位分享rs422接线的知识,其中也会对RS-422之间怎样连接进行解释,如果能碰巧解决你现在面临的问题,别忘了关注本站,现在开始吧!

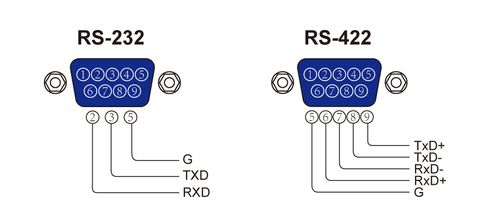

rs422接线 RS-422之间怎样连接
(图片来源网络,侵删)

RS-422之间怎样连接

RS-422之间采用一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应尽量短,以便使引出线中的反射信号对总线信号的影响。

应注意总线特性阻抗的连续性,在阻抗不连续点就会发生信号的反射。应该提供一条单一、连续的信号通道作为总线。这种匹配方法简单有效,但有一个缺点,匹配电阻要消耗较大功率,对于功耗限制比较严格的系统不太适合。

特性分析

1、可支持10个节点,RS485支持32个节点,因此多节点构成网络。网络拓扑一般采用终端匹配的总线型结构,不支持环型或星形网络。

2:对RS422与RS485总线网络一般要使用终接电阻进行匹配。但在短距离与低速率下可以不用考虑终端匹配。RS422在总线电缆的远端并接电阻,RS485则应在总线电缆的开始和末端都需并接终接电阻。

3、终接电阻一般在RS422网络中取100Ω,在RS485网络中取120Ω。相当于电缆特性阻抗的电阻,因为大多数双绞线电缆特性阻抗大约在100~120Ω。

三菱422转232怎么接线

三菱422转232接线方法是接线时根据PLC端是RS485还是RS422选择对应的引脚,按照发送接接收,接收接发送,正接正,负接负的规律连接,SC-485C接口转换器与PLCRS485、RS422接口接线图和PC与PLCRS232接口接线。三菱fx3uplc输入接线,学习plc的使用,一定要掌握其接线方式,弄明白plc所接电源是多少,掌握把信号接入到plc中的方法,怎么用plc的输出信号来控制负载,模拟量信号的输入和输出怎么接等。根据具体的plc型号,来采取适合要求的接线方式,是三菱plc接线的关键一步,只有了解清楚了规格型号,才会有针对性地完成接线工作。一种原装电缆只能在一种PLC上使用,而一只接口转换器配上不同接插件可以组合成一套编程电缆,几乎可以在任何品牌的PLC上使用。接口转换器和接插件在通信市场都能买到,而且价格便宜,总成本仅需原装电缆价格的十分之一左右,制作也非常简便。自制的编程电缆可以在PC与PLC之间可以完成程序上传、下载、在线监控等功能,在功能和可靠性上比起原装电缆来可以说是毫不逊色。

两端rs422用水晶头怎么接

一般采用568B标准。568B标准:白橙橙白绿蓝白蓝绿白棕棕。

将网线弄顺,按照上面的颜色顺序排。

根据图中的介绍来将网线插入水晶头。

然后用网线钳压紧即可。

RS485、422如何连接

2种不同的通信方式

通常,RS485 2线半双工;422 4线全双工,需要转换才能连接的

RS422总线,RS485和RS422电路原理基本相同,都是以差动方式发送和接受,不需要数字地线。差动工作是同速率条件

下传输距离远的根本原因,这正是二者与RS232的根本区别,因为RS232是单端输入输出,双工工作时至少需要数字地线

发送线和接受线三条线(异步传输),还可以加其它控制线完成同步等功能。RS422通过两对双绞线可以全双工工作收发

OK,本文到此结束,希望对大家有所帮助。
